Produkte Filtration

Das Herzstück unserer Kühlmittelanlagen ist der Filteraufsatz (TMF). Dieser kann mit verschiedenen Behältergrößen kombiniert werden und bildet die Basis für Ihren Prozess. Basierend auf dem Interlit-Baukasten können dann die Versorgungspumpen und zusätzliche Optionen wie Ventile, Doppelschaltfilter, Kühler, usw. ausgewählt werden. Es folgt ein Schnittstellendesign, mechanisch und elektrisch, nach Kundenwunsch und fertig ist Ihre Kühlmittelanlage.








Kompakt und flexibel:

Unser TMF-Baukasten. Ihr Prozess entscheidet!



Gemeinsam mit unseren Partnern entwickeln wir kundenspezifische, innovative Lösungen auf Basis eines ausgeklügelten Baukastens. Eine 100%-Prüfung aller gebauten Anlagen sichert unseren Kunden die gleichbleibend hohe Qualität der gelieferten Systeme. Der Service unterstützt alle Kunden auch nach Jahren schnell, professionell und zuverlässig bei allen Fragen und Herausforderungen.







Klein und leistungsstark – Unser TMF300


Der Interlit-Allrounder! Die geometrische Optimierung der Filtereinheit führt zu erhöhtem Staudruck. Wir können daher im Standard schwere Vliese mit bis zu 150g verwenden, die wir sicher seitlich abdichten. Somit werden beste Filtrationsergebnisse bei hoher Durchsatzleistung erreicht. Ob Schwimmspäne aus der Aluminiumbearbeitung oder sehr feine Guss-Partikel. Der TMF300 bietet einen zuverlässigen Filterprozess. Durch Wartungsöffnungen sind alle beweglichen Teile gut zu erreichen und auch der Vlieswechsel ist mit wenigen Handgriffen erledigt.


Filterleistung  bis 300l/min.
Filtermedium  Nadelvlies (150g)
Abmessungen  865 x 715 x 708 mm (LxBxH über alles)

El. Ausstattung  400V, 50Hz (Sonderspannungen möglich)



Darf es etwas mehr sein? – Unser TMF600


Das gleiche Prinzip wie unser TMF300, nur eine Nummer größer! Nochmals erhöhter Staudruck und eine vergrößerte Filterfläche führt zu mehr Durchsatz und noch feineren Filterergebnissen.


Filterleistung  bis 600l/min.

Filtermedium  Nadelvlies (150g)
Abmessungen  1363 x 802 x 868 mm(LxBxH über alles)
El. Ausstattung  400V, 50Hz (Sonderspannungen möglich)



Immer noch nicht genug? – Unser TMF-S


Sehr feine Späne wie zum Beispiel beim Schleifen können zum Problem im Filterprozess führen. Nicht bei unserem TMF-S. Die Technologie unseres TMF wird erweitert und durch eine Saugpumpe ergänzt. Der erzeugte Unterdruck führt zu einem höheren Durchsatz am Filtervlies. Der entstehende Filterkuchen bewirkt eine Mikrofiltration und Kleinstpartikel werden sicher abgeschieden.


Filterleistung  bis 600l/min. (je nach Pumpenauslegung)

Filtermedium  Nadelvlies (150g)
Abmessungen  1386 x 716 x 874 mm (LxBxH über alles)
El. Ausstattung  400V, 50Hz (Sonderspannungen möglich)


Filtervlies? Nein danke! – Unser TMF-G


In unserem TMF-G kommt als Filterelement eine Gewebetrommel zum Einsatz. Ihr Vorteil: Kein Vlies, kein Vliesverbrauch, kein Vlieswechsel! Die Filterfläche der Gewebetrommel wird per Intervallschaltung durch eine Spüldüse abgereinigt. Kratzerelemente auf dem Gehäuseboden tragen die Schmutzpartikel aus und sorgen so für einen kontinuierlichen Prozess.


Filterleistung  bis 300l/min.

Filtermedium  Gewebetrommel

Abmessungen  1363 x 610 x 868 mm (LxBxH über alles)

El. Ausstattung  400V, 50Hz (Sonderspannungen möglich)





Schon etwas älter, aber immer noch aktuell! – TUW und SUK


Unsere Vakuumtrommel (TUW) und unser Spaltsiebabscheider (SUK) funktionieren wie der TMF-G ohne ein Filtervlies. Die Produkte stammen aus der Zeit vor unserem TMF und werden bis heute in großen Stückzahlen erfolgreich betrieben. Mittlerweile wird jedoch in der Regel der kompaktere und flexiblere TMF eingesetzt. In Einzelfällen ist aber auch heute noch ein Einsatz sinnvoll. Sprechen Sie uns an für weitere Details.







Unser patentierter Trommelmuldenfilter TMF


Basis einer leistungsfähigen Kühlmittelanlage ist ein leistungsfähiger Filteraufsatz. Mit unserem patentierten Trommelmuldenfilter TMF erfüllen wir diese Anforderung zu 100%. Kompakte Abmessungen, hohe Durchsatzleistung, sicherer Schwimmspanaustrag, gute Zugänglichkeit, schneller Vlieswechsel und beste Filtrationsqualität durch patentierte Seitenabdichtung zeichnen den TMF aus.


Serien-Reintanks von 600 Liter bis 5.000 Liter ermöglichen die Abdeckung kundenspezifischer Volumina. Alle Tanks sind bereits für den Einsatz diverser Baukasten-Komponenten vorbereitet. Serienmäßige Reinigungsöffnungen sowie optionale Mannlochdeckel erleichtern die Reinigung der Tanks zusätzlich.

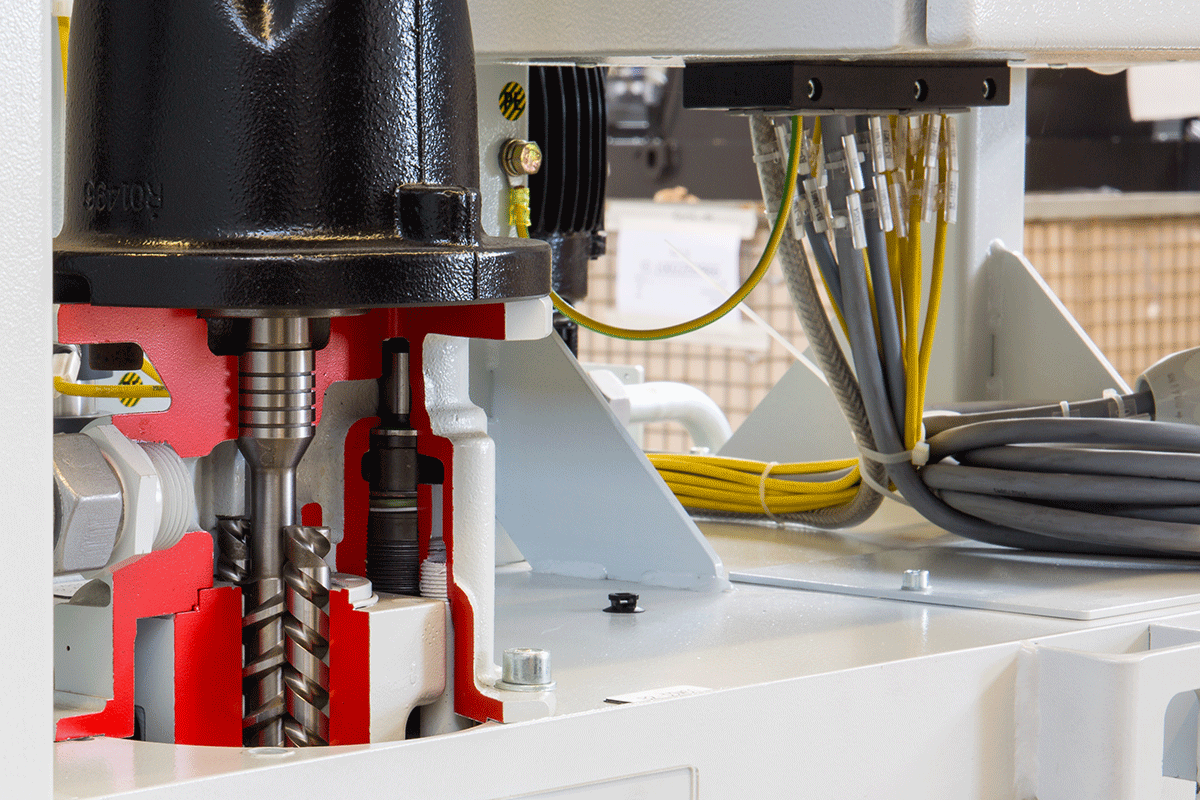

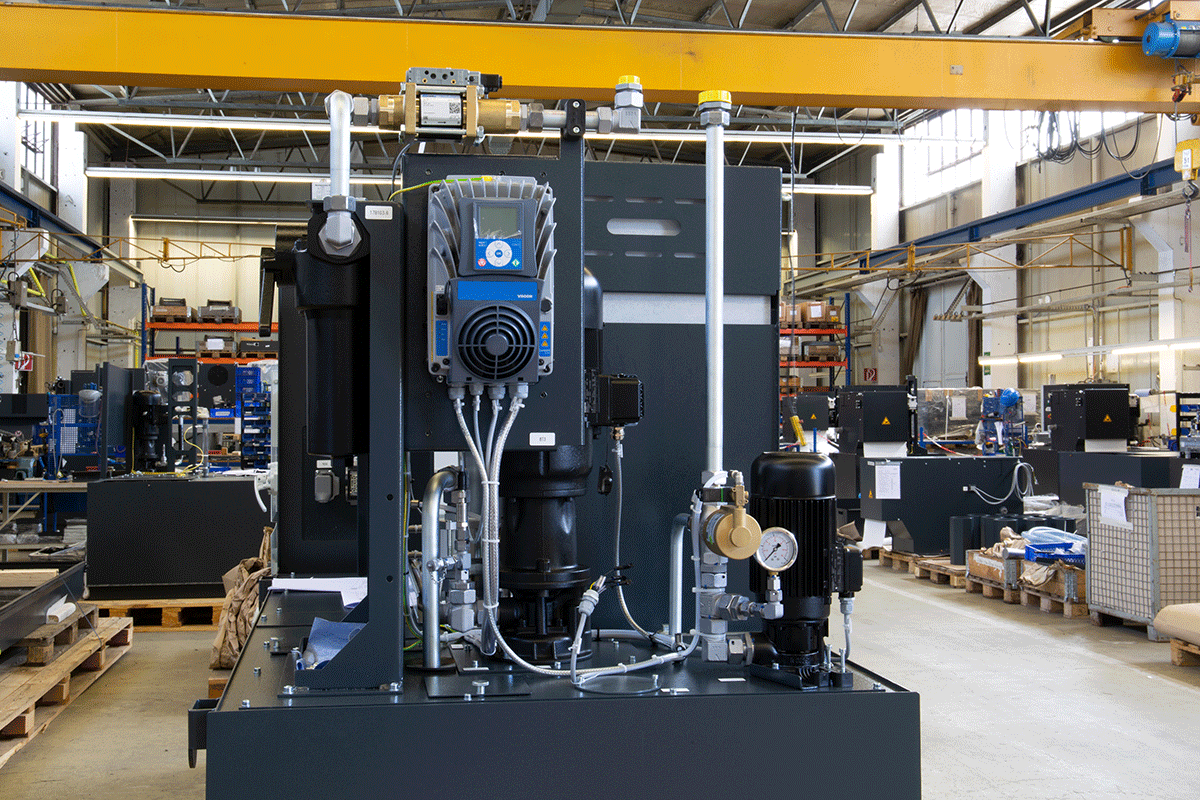

Niederdruck- und Hochdruckpumpen der marktführenden Pumpenhersteller erlauben die bedarfsgerechte Versorgung der Bearbeitungsmaschine. Eine spezielle Rolle nehmen dabei unsere patentierten HD-Pumpen der RSP-Serie ein. Basierend auf der Brinkmann BFS-Baureihe ermöglicht die RSP-Pumpe durch das integrierte Druckbegrenzungsventil (DBV) eine sehr kompakte Bauweise. Kombiniert mit modernster Frequenzumrichter -Technik sind optimale bearbeitungsspezifische Versorgungsleistung bei minimalem Energieverbrauch möglich.


Entscheidenden Einfluss auf die Leistungsfähigkeit von Werkzeugmaschine und Kühlmittelanlage ist die Kommunikation zwischen den Anlagen. Ob Schaltschrank oder Steuerschrank, ob mit Siemens- oder Mitsubishi-Steuerung, ob mit oder ohne Touchscreen, ob Bus-Kommunikation oder konventionell unsere Programmierer und unser eigener Schaltschrankbau realisieren (fast) jeden Kommunikationswunsch der Kunden.





Interesse geweckt?
Schreiben Sie uns eine Nachricht und wir vereinbaren gerne ein persönliches Beratungsgespräch oder schicken Ihnen ein individuelles Angebot zu.


t. +49 2203 98896 - 0

e. vertrieb@interlit.de






Produktpalette Späneförderung
Neben unseren Produkten Filtration bieten wir Ihnen auch verschiedenste Produkte im Bereich Späneförderung an.



MEHR DAZU
